創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種機械式氣體渦輪流量計。該專利由浙江裕順儀表有限公司申請，并于2016年12月07日獲得授權公告。

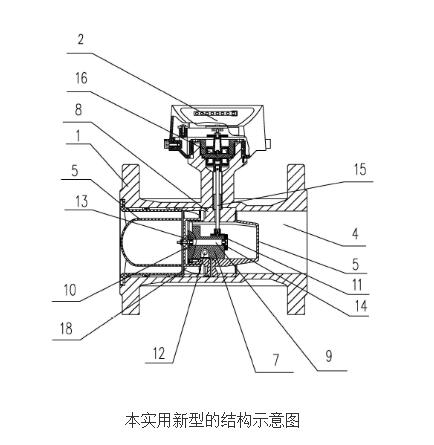

內容說明
本實用新型涉及計量儀表技術領域，具體涉及一種機械式氣體渦輪流量計。
發明背景
目前用于污染源在線監測通常采用溫度壓力流速同時測量的方式，其主要目的是測量標準狀態下煙氣流量。測量溫度和壓力實際上是對流量計算進行補償。當工業現場需要統計污染物排放量時，通常做法是將標準狀態污染物濃度和標準狀態流量進行相乘計算，計算表的結果作為企業排污統計數據。因此，在進行流量測量時通常采取溫度、壓力、流速(流量)同時測量的方式。另外根據HJ/T 75-2007《固定污染源煙氣排放連續監測技術規范》要求，煙氣在線監測系統需將工況的溫度、壓力、流速(流量)座位數據能夠顯示、存儲并進行打印。
目前現有技術中的溫壓流一體機大多采用皮托管流量計測量差壓，測量時通常只測量煙道內某一個點，以該點流速代表斷面平均流速，如果該測點位于煙道中心，誤差相對會小一些，由于工業現場差異很大，煙道尺寸有的達到8～10米，因此流量測量會出現很大的測量誤差。
這樣對于用戶的污染物排放量統計也會形成很大誤差，對于用戶會涉及到排污費用，在一定程度上影響了企業的經濟效益；工業現場有的在設計時沒有考慮在線監測設備的安裝，在設計時，煙道直管段通常很短(通常達不到HJ/T75-2007要求)，在這樣的環境中，煙道內存在渦流、湍流等，在進行流量測量時，會出現流速跳變、流速急劇變化甚至會出現流速為0的情況，這樣不能及時反映出工況。
在進行流量測量時，也會形成測量上的誤差。而目前現有的截面流量計，其結構簡單，測量點偏少，以致測量結果不夠準確、穩定，而且其不具有溫度、壓力測量裝置，在進行溫度壓力補償時，還需要獨立安裝溫度、壓力測量裝置。而溫度傳感器一般長度固定，在安裝時很難根據現場情況進行匹配，其測量的結果精確度不高。而壓力測量時通常只能測量煙道內某一點，在煙道內復雜情況下，其測量結果同樣穩定性偏低。
發明內容
本實用新型的目的旨在提供一種流速測量穩定可靠、結構巧妙，框架式安裝的一種矩陣式截面流量計。
本用新型一種矩陣式截面流量計，包括安裝框架、全壓測量系統，靜壓測量系統、差壓變送器、溫度測量系統、壓力測量系統和微處理器，所述安裝框架固定于煙道內，所述全壓測量系統包括引壓干路和測量單元，所述引壓干路固定于安裝框架內，所述安裝框架內分為若干個矩形區域，每個矩形區域內設置有一個測量單元，所述測量單元包括引壓管和引壓支路，所述引壓管通過引壓支路平行連接于引壓干路兩側，引壓管上下兩端設有面向入風口方向傾角切口，所述傾角切口與氣流夾角為45°。
所述靜壓測量系統平行設置于全壓測量系統后側，其結構與所述全壓測量系統相同，傾角切口方向背向入風口；所述全壓測量系統與所述靜壓測量系統分別與設置于安裝框架外的差壓變送器相連；所述溫度測量系統包括溫度傳感器和溫度變送器，所述溫度傳感器設置于安裝框架內底部，所述溫度變送器設置于安裝框架外并與溫度傳感器相連；所述壓力測量系統包括壓力取壓管和壓力變送器，所述壓力取壓管設置于安裝框架內底部，所述壓力變送器設置于安裝框架外并與壓力取壓管相連；所述微處理器設置于安裝框架外，差壓變送器、溫度變送器和壓力變送器分別與微處理器相連。
本實用新型一種矩陣式截面流量計與現有技術的不同在于：本實用新型一種矩陣式截面流量計將溫度、壓力、差壓測量系統集成于同一截面框架內，在煙道內矩陣式設置若干個測量單元，可同時測量差壓和壓力，測量差壓時把各個測量單元測量得到的差壓進行均值計算，以得到整個斷面的平均流速；在測量差壓同時，可利用靜壓測量系統管路，測量煙道內壓力。
同時，煙道內溫度傳感器根據煙道和安裝框架尺寸，按比例定制；與現有技術相比，本實用新型采用框架式結構，集成溫度、壓力、差壓測量裝置，在測量流速的同時采集煙道內溫度、壓力數據，對流速進行補償計算，使流速數據精確性大幅提高；安裝框架內測量點密度高，分布均勻，結構巧妙，以面代點測量整個煙道斷面的平均差壓，精確性、穩定性大大提高。
